Moteur de routage + Visualisation édition traces gpx

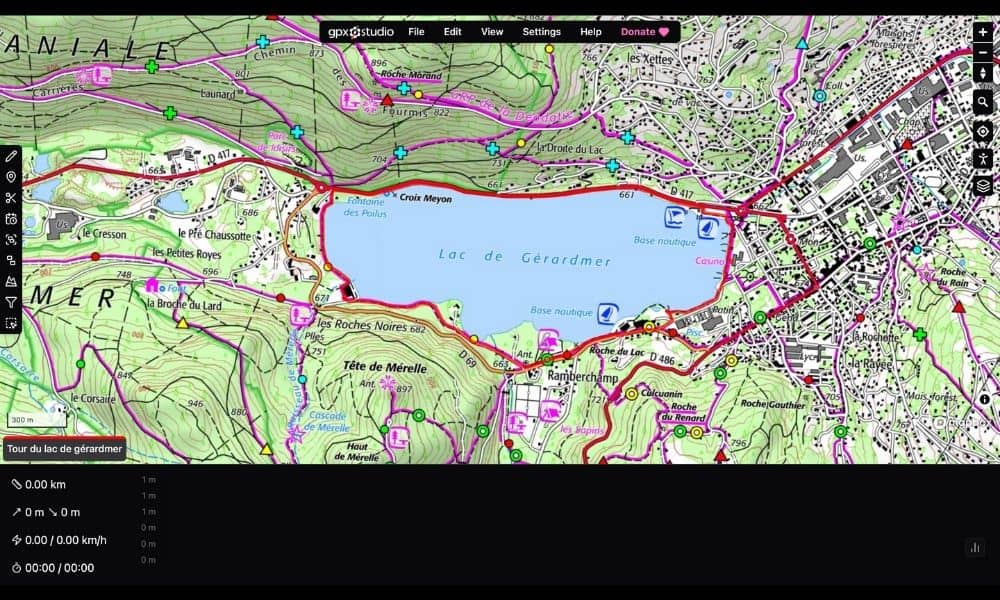

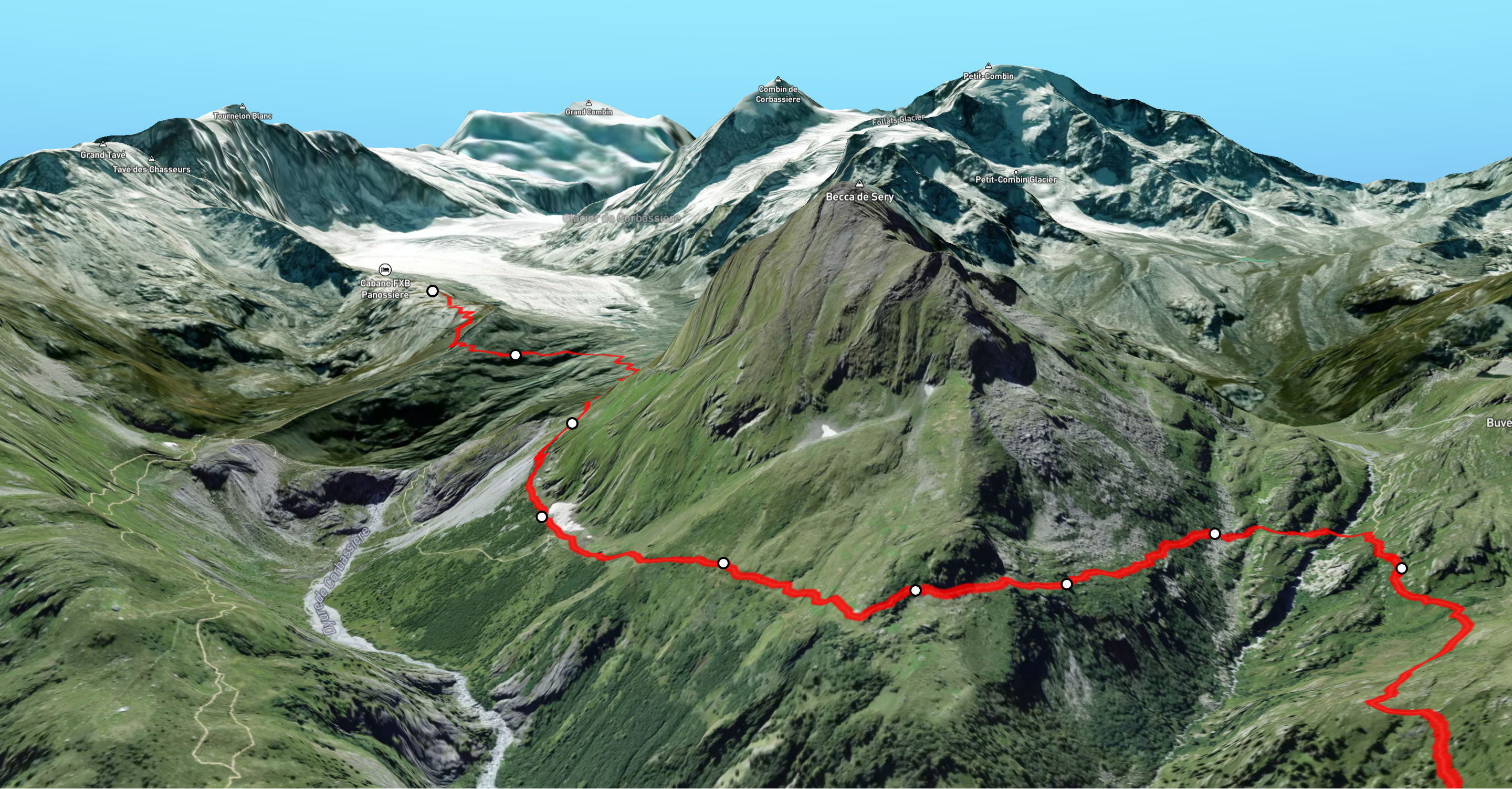

Tracer des itinéaires à l’aide du moteur de routage BRouter. Visualiser, éditer et créer des traces gpx avec un fork de l’application web https://gpx.studio

BRouter et gpx.studio sont installés sur un serveur debian cwwk rnmkcy.eu 192.168.0.205

BRouter


BRouter est un moteur de routage conçu pour calculer des itinéraires optimaux en utilisant OpenStreetMap et des données d’élévation.
Comme alternative à la version en ligne, le serveur autonome de BRouter peut également être exécuté localement (https://github.com/nrenner/brouter-web, https://github.com/abrensch/brouter).

Prérequis

Installer java

1

sudo apt install default-jre

Version : java --version

1
2
3

openjdk 17.0.12 2024-07-16
OpenJDK Runtime Environment (build 17.0.12+7-Debian-2deb12u1)
OpenJDK 64-Bit Server VM (build 17.0.12+7-Debian-2deb12u1, mixed mode, sharing)

Procédure installation

Télécharger et décompresser la dernière archive autonome (brouter-web-standalone.<version>.zip) à partir de https://github.com/nrenner/brouter-web/releases, par exemple pour Linux (remplacez ~/opt/ par votre répertoire d’installation préféré et 0.11.0 par la dernière version) :

1
2
3
4
5
6

sudo mkdir -p /opt/brouter
sudo chown $USER:$USER /opt/brouter
cd /opt/brouter
wget https://github.com/nrenner/brouter-web/releases/download/0.18.1/brouter-web-standalone.0.18.1.zip
unzip brouter-web-standalone.0.18.1.zip
rm brouter-web-standalone.0.18.1.zip

Données rd5

Télécharger un ou plusieurs fichiers de données rd5 depuis le download directory ou le grid map dans le répertoire /opt/segments4.

1
2
3
4
5
6
7

wget -P /opt/brouter/segments4 https://brouter.de/brouter/segments4/W5_N45.rd5
wget -P /opt/brouter/segments4 https://brouter.de/brouter/segments4/E0_N50.rd5
wget -P /opt/brouter/segments4 https://brouter.de/brouter/segments4/E0_N45.rd5
wget -P /opt/brouter/segments4 https://brouter.de/brouter/segments4/E5_N45.rd5
wget -P /opt/brouter/segments4 https://brouter.de/brouter/segments4/E5_N40.rd5
wget -P /opt/brouter/segments4 https://brouter.de/brouter/segments4/E0_N40.rd5
wget -P /opt/brouter/segments4 https://brouter.de/brouter/segments4/W5_N40.rd5

Veuillez patienter quelques minutes…

Le script de lancement

Création d’un script /opt/brouter/srv.sh , Port d’écoute 11955

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

#!/bin/sh

BINDADDRESS="localhost"
# BRouter standalone server
# java -cp brouter.jar btools.brouter.RouteServer <segmentdir> <profile-map> <customprofiledir> <port> <maxthreads> [bindaddress]

# maxRunningTime is the request timeout in seconds, set to 0 to disable timeout
JAVA_OPTS="-Xmx128M -Xms128M -Xmn8M -DmaxRunningTime=300"

# If paths are unset, first search in locations matching the directory structure
# as found in the official BRouter zip archive
CLASSPATH=${CLASSPATH:-"/opt/brouter/brouter.jar"}
SEGMENTSPATH=${SEGMENTSPATH:-"/opt/brouter/segments4"}
PROFILESPATH=${PROFILESPATH:-"/opt/brouter/profiles2"}
CUSTOMPROFILESPATH=${CUSTOMPROFILESPATH:-"/opt/brouter/customprofiles"}


java $JAVA_OPTS -cp $CLASSPATH btools.server.RouteServer "$SEGMENTSPATH" "$PROFILESPATH" "$CUSTOMPROFILESPATH" 11955 1 $BINDADDRESS

Le rendre exécutable

1

chmod +x /opt/brouter/srv.sh

Systemd service brouter

Créer un service brouter

1

sudo nano /etc/systemd/system/brouter.service

1
2
3
4
5
6
7
8
9
10
11

[Unit]
Description=brouter server

[Service]
Type=exec
User=leno
WorkingDirectory=/opt/brouter
ExecStart=sh /opt/brouter/srv.sh

[Install]
WantedBy=multi-user.target

Recharger , activer et lancer le service brouter

1
2

sudo systemctl daemon-reload
sudo systemctl enable brouter --now

Vérifier : systemctl status brouter

1
2
3
4
5
6
7
8
9
10
11
12
13
14

● brouter.service - brouter server
     Loaded: loaded (/etc/systemd/system/brouter.service; enabled; preset: enabled)
     Active: active (running) since Wed 2024-10-02 13:40:18 CEST; 32s ago
   Main PID: 283776 (sh)
      Tasks: 20 (limit: 14161)
     Memory: 28.5M
        CPU: 247ms
     CGroup: /system.slice/brouter.service
             ├─283776 sh /opt/brouter/srv.sh
             └─283778 java -Xmx128M -Xms128M -Xmn8M -DmaxRunningTime=300 -cp /opt/brouter/brouter.jar btools.server.RouteServer /opt/brouter/segments4 /opt/brouter/profiles2 /opt/brouter/customprofiles 11955 1 localhost

oct. 02 13:40:18 rnmkcy.eu systemd[1]: Starting brouter.service - brouter server...
oct. 02 13:40:18 rnmkcy.eu systemd[1]: Started brouter.service - brouter server.
oct. 02 13:40:18 rnmkcy.eu sh[283778]: BRouter 1.6.3 / 21122021

Proxy routeur.rnmkcy.eu

Proxy nginx brouter /etc/nginx/conf.d/routeur.rnmkcy.eu.conf

1
2
3
4
5
6
7
8
9
10
11
12
13
14

server {
    # ipv4 listening port/protocol
    listen       443 ssl http2;
    # ipv6 listening port/protocol
    listen           [::]:443 ssl http2;
    server_name  routeur.rnmkcy.eu;

    include /etc/nginx/conf.d/security.conf.inc;

  location / {
      proxy_pass              http://127.0.0.1:11955 ;
  }

}

Vérification et rechargement nginx

1
2

sudo nginx -t
sudo systemctl reload nginx

gpx.studio


https://github.com/gpxstudio

Cloner gpx.studio dans le dossier courant

1
2

# cloner le dernier gpx.studio
git clone https://github.com/gpxstudio/gpx.studio.git

Le code est divisé en deux parties:

  • gpx: une bibliothèque de typescript pour parser et manipuler des fichiers GPX,
  • site web: le site lui-même, qui est une application SvelteKit.

Vous aurez besoin de Node.js pour construire et exécuter ces deux parties.

Construction bibliothèque gpx

Construction bibliothèque gpx

1
2
3

cd gpx.studio/gpx
npm install
npm run build

Construction site web

Pour pouvoir charger la carte, vous devrez créer votre propre Mapbox access token et le stocker dans un fichier .env dans le répertoire website.

1
2
3

cd ../website
echo "PUBLIC_MAPBOX_TOKEN={YOUR_MAPBOX_TOKEN}" >> .env
npm install

Modifications des sources

Modifications pour langue ‘fr’ par défaut et utilisation brouter spécifique

url gpx.rnmkcy.eu

1
2

# Remplacer **gpx.studio** par **gpx.rnmkcy.eu**
find src/ -name "*" -type f -exec sed -i "s#gpx.studio#gpx.rnmkcy.eu#g" {} \;

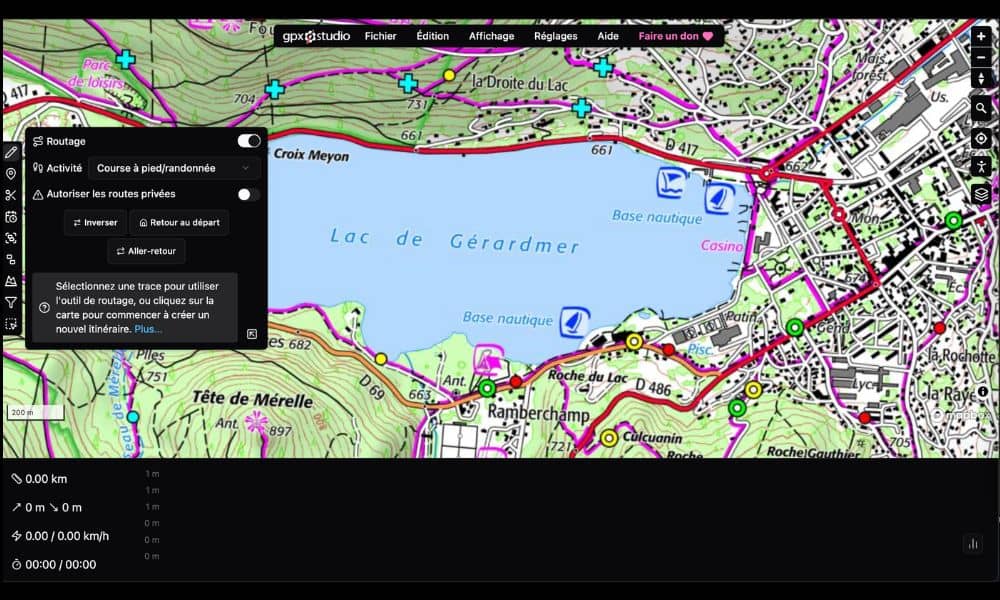

Utilisation avec BRouter

Fichier: src/lib/components/toolbar/tools/routing/Routing.ts

1
2
3
4
5
6
7
8
9
10
11
12
13
14

# ligne 62  adresse de routing remplacer 'https://brouter.gpx.rnmkcy.eu' par 'https://routeur.rnmkcy.eu'
# et on supprime '-private'
    let url = `https://routeur.rnmkcy.eu?lonlats=${points.map((point) => `${point.lon.toFixed(8)},${point.lat.toFixed(8)}`).join('|')}&profile=${brouterProfile + (privateRoads ? '' : '')}&format=geojson&alternativeidx=0`;

# supprimer les lignes 10 à 19
# et ajouter ce qui suit
export const brouterProfiles: { [key: string]: string } = {
    bike: 'trekking',
    racing_bike: 'fastbike',
    foot: 'hiking-beta',
    water: 'river',
    railway: 'rail'
};

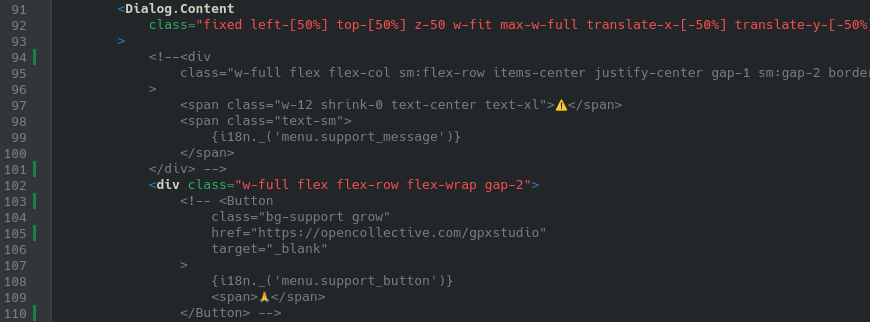

Supprimer les boutons aide et donate
Fichier src/lib/components/Menu.svelte , supprimer les lignes 510 à 536

1
2
3
4
5

<div class="h-fit flex flex-row items-center ml-1 gap-1">
  <Button
  ...
  </Button>
</div>

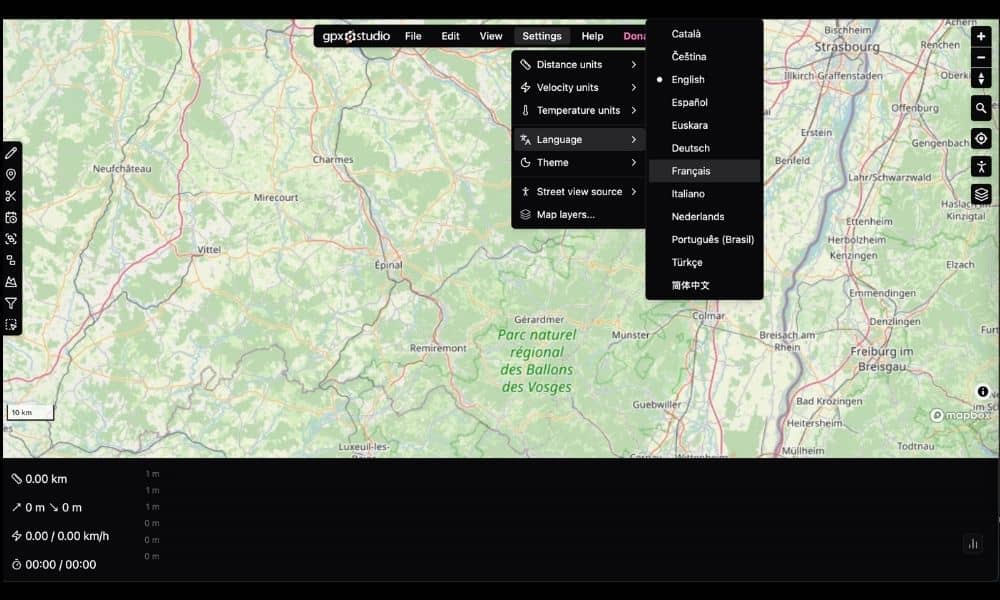

Language ‘fr’
Remplacer ‘en’ par ‘fr’

1
2

# Les pages par défaut en fr
find src/ -name "*" -type f -exec sed -i "s#'en'#'fr'#g" {} \;

Construction

On lance le build

1

npm run build

Test en local

1

npm run preview

Lance le serveur avec une adresse locale

1
2
3
4
5
6

> website@0.0.1 preview
> vite preview

  ➜  Local:   http://localhost:4173/
  ➜  Network: use --host to expose
  ➜  press h + enter to show help

cwwk - gpx.rnmkcy.eu

Après la construction on copie le dossier build sous ~/sharenfs/rnmkcy/gpx.studio.fr

1
2

# les droits
sudo chown www-data:www-data -R $HOME/sharenfs/rnmkcy/gpx.studio.fr

Configuration nginx /etc/nginx/conf.d/gpx.rnmkcy.eu.conf

1
2
3
4
5
6
7
8
9
10
11
12

server {
    listen 443 ssl http2;
    listen [::]:443 ssl http2;
    server_name gpx.rnmkcy.eu;

    include /etc/nginx/conf.d/security.conf.inc;
    root /sharenfs/rnmkcy/gpx.studio.fr/;

    location / {
      index index.html;
    }
}

Vérifier et recharger nginx

1
2

sudo nginx -t
sudo systemctl reload nginx

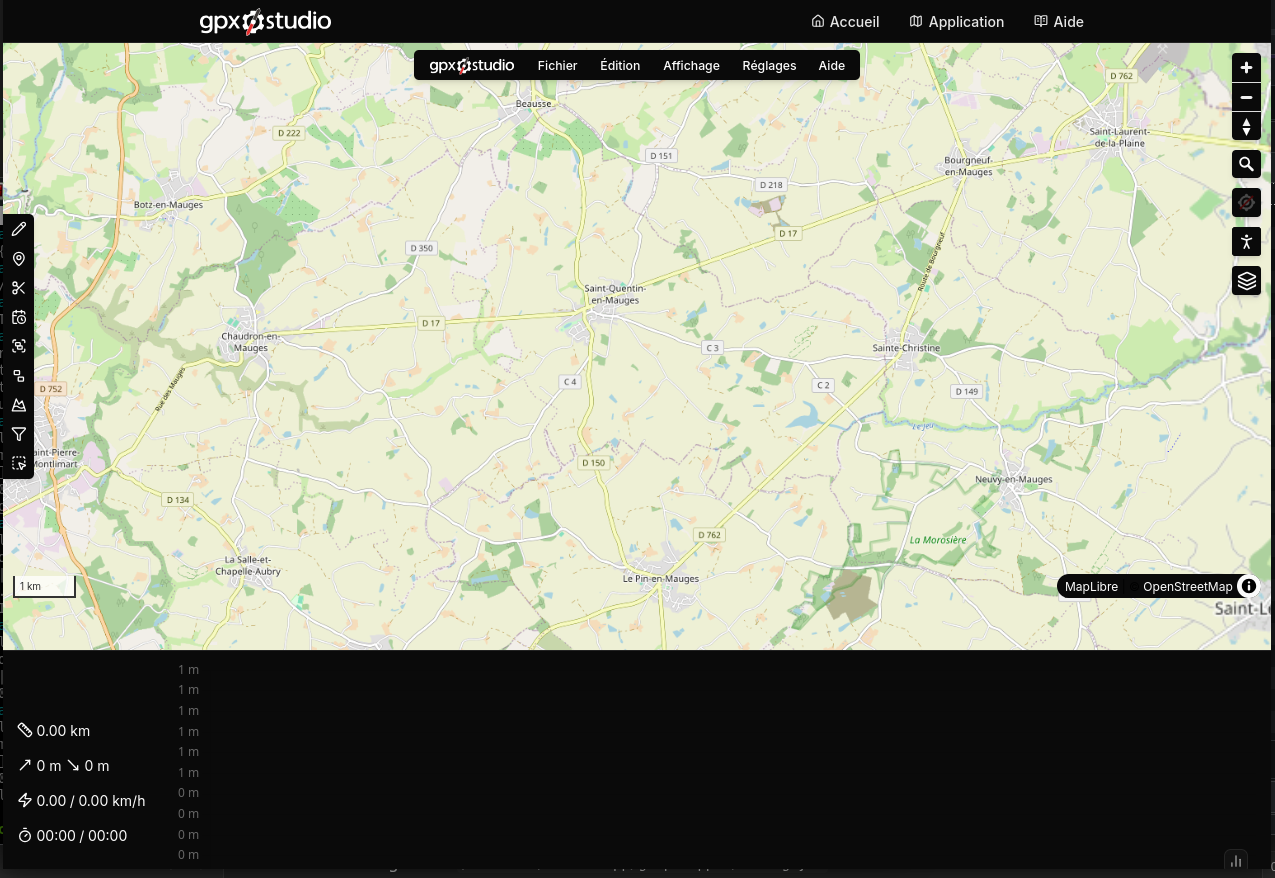

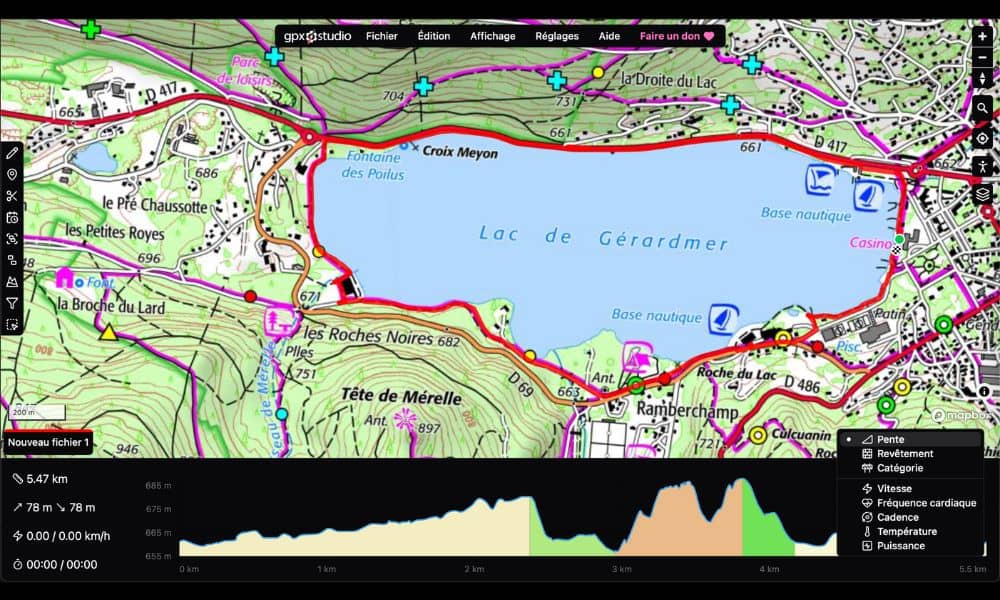

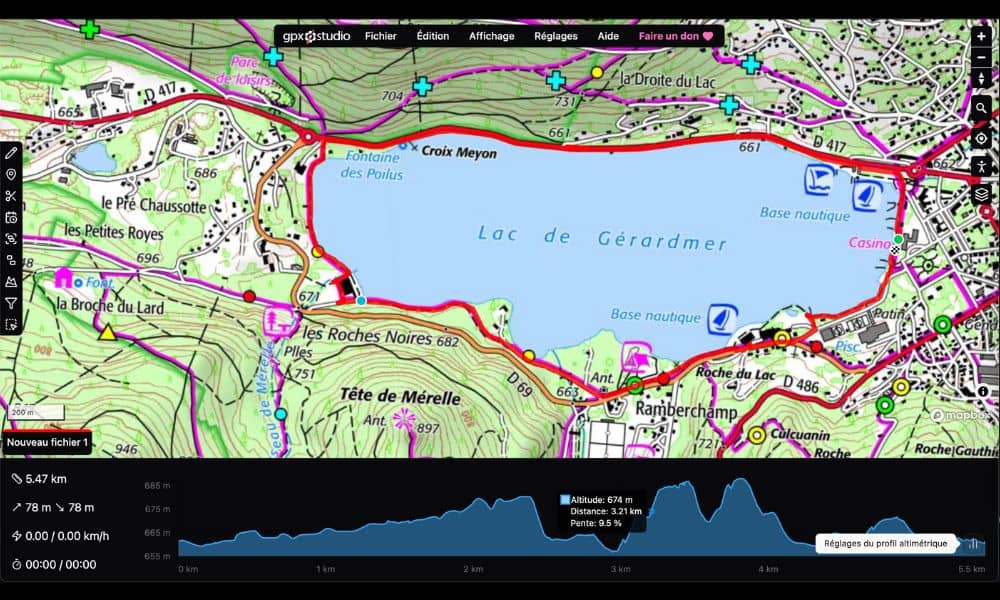

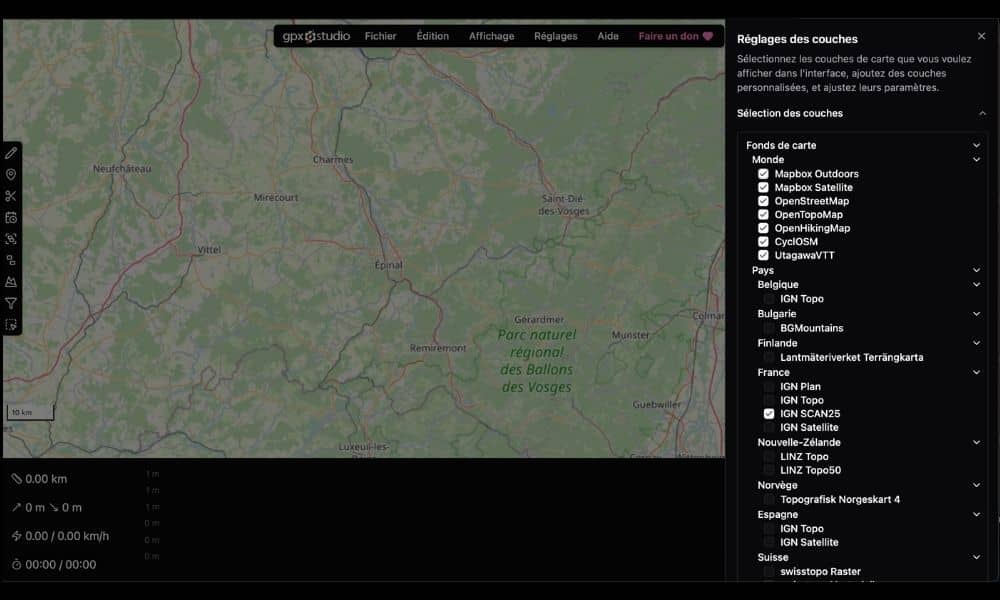

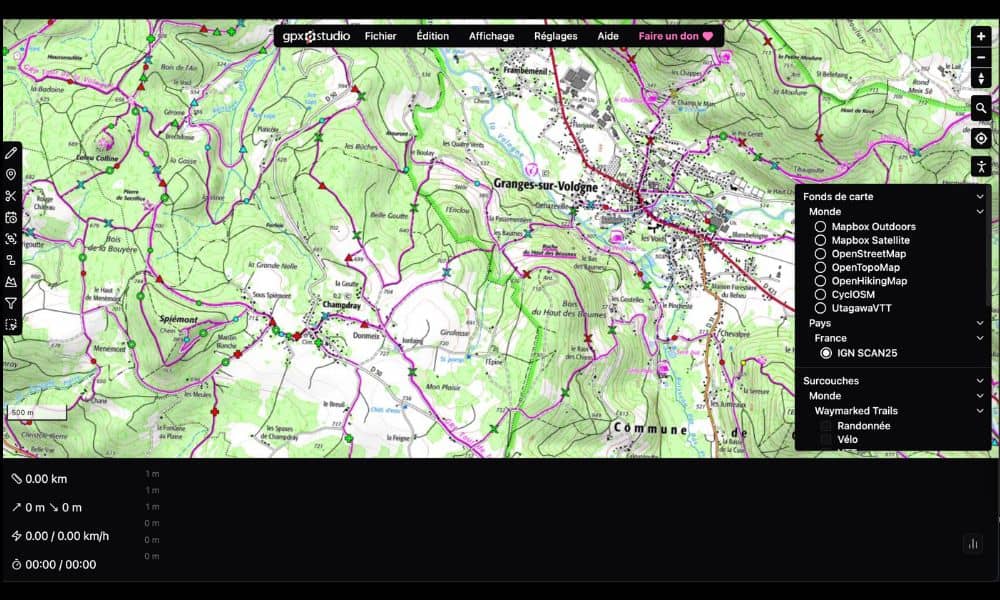

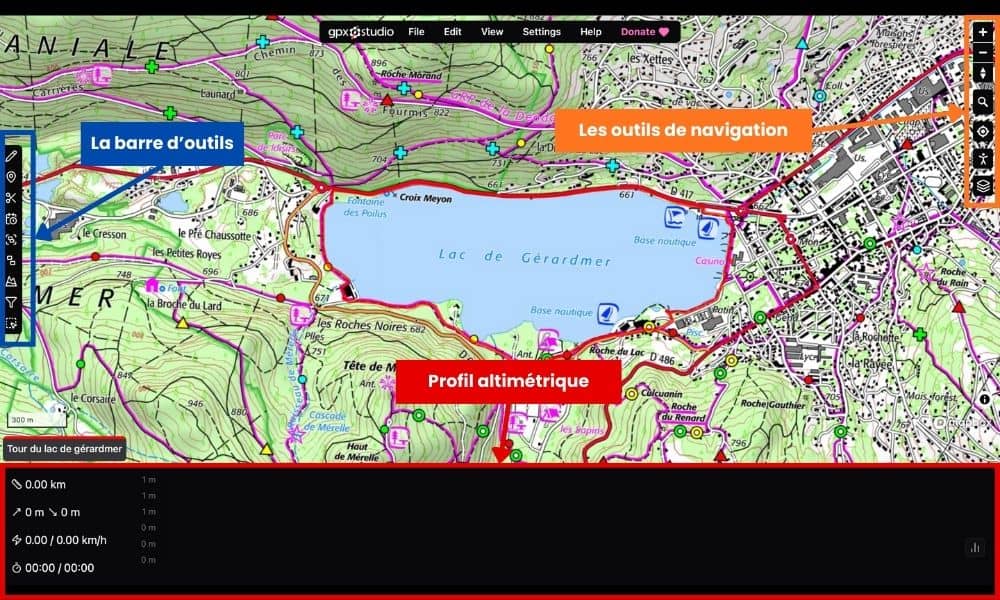

Accès par le lien https://gpx.rnmkcy.eu

Reconstruction site

Après modification des sources, exécution du script rebuild

Création script /usr/local/bin/rebuild

1

sudo nano /usr/local/bin/rebuild

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

#!/bin/bash

echo "Départ exécution script"

# Construction
cd $HOME/media/devel/gpx.studio/website
rm -r build/  # si existant
#export NODE_OPTIONS=--max-old-space-size=4096
npm run build

# Mise à jour site nginx
sudo rm -r /var/www/gpx.studio
sudo cp -r $HOME/media/devel/gpx.studio/website/build /var/www/gpx.studio
sudo chown www-data:www-data -R /var/www/gpx.studio
# Recharger nginx
sudo systemctl reload nginx
echo "Fin exécution script"

Droits en exécution

1

sudo chmod +x /usr/local/bin/rebuild
