Module LCD1602, écran LCD 2 lignes de 16 caractères

Module LCD1602

Introduction

L’écran LCD1602, ou écran à cristaux liquides de 1602 caractères, est une sorte de module à matrice de points pour afficher des lettres, des chiffres, des caractères, etc. Il est composé de positions matricielles 5x7 ou 5x11 ; chaque position peut afficher un caractère. Il y a une hauteur de point entre deux caractères et un espace entre les lignes, séparant ainsi les caractères et les lignes. Le modèle 1602 affiche 2 lignes de 16 caractères.
En général, le LCD1602 possède des ports parallèles, c’est-à-dire qu’il contrôle plusieurs broches en même temps. L’écran LCD1602 peut être classé en deux catégories : les connexions à huit ports et les connexions à quatre ports. Si la connexion à huit ports est utilisée, tous les ports numériques de la carte SunFounder Uno sont presque entièrement occupés. Si vous voulez connecter plus de capteurs, il n’y aura pas de ports disponibles. Par conséquent, la connexion à quatre ports est utilisée ici pour une meilleure application.

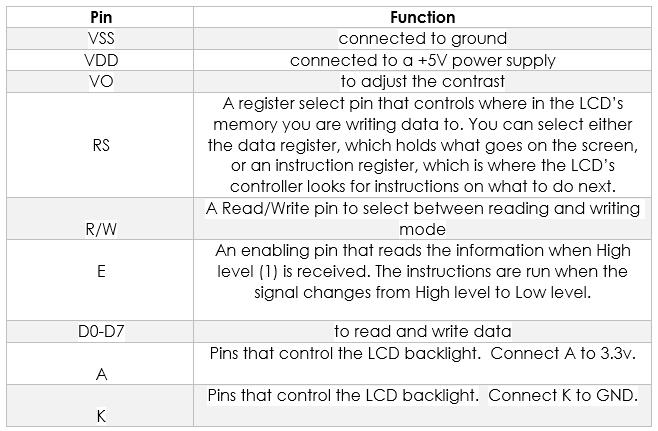

Brochage (Pins Functions)

Montage sur Arduino

**Composantss

• 1 x Arduino Uno
• 1 x Breadboard
• 1 x LCD1602
• 1 x Potentiomètre (50kΩ)
• 1 x Câble USB
• Plusieurs fils “cavalier”

Procédures expérimentales **Note:** Avant de connecter le circuit, il faut brancher les en-têtes des broches sur une plaque d'appui, puis mettre le LCD1602 dessus pour faciliter la soudure.

Etape 1: Construisez le circuit (assurez-vous que les broches sont correctement connectées. Sinon, les caractères ne s’afficheront pas correctement):

Etape 2: Téléchargez le package LCD1602_for_Arduino , puis décompressez-le et ouvrez le fichier LCD1602.ino.

Etape 3: Sélectionner la Carte et le Port
Etape 4: Téléverser le programme dans la carte

Note : Vous devrez peut-être ajuster le potentiomètre du LCD1602 jusqu'à ce qu'il affiche clairement.

Vous devriez maintenant voir “SunFounder” et “hello, world ! “ défiler sur l’écran LCD.

L’expérience pour Raspberry Pi

Composants

• 1 x Raspberry Pi
• 1 x Breadboard
• 1 x LCD1602
• 1 x Potentiomètre
• Plusieurs fils “cavalier”

Procédures expérimentales

.
Etape 1:Construisez le circuit (assurez-vous que les broches sont correctement connectées. Sinon, les caractères ne s’afficheront pas correctement) :

LCD1602/2004	Carte Arduino Uno
K	GND
A	3.3V
D7	GPIO18
D6	GPIO23
D5	GPIO24
D4	GPIO25
D0-D3	Non Connecté
E	GPIO22
R/W	GND
RS	GPIO27
OV	Raccorder à la broche centrale du potentiomètre
VDD	5V
VSS	GND

Note : Après avoir exécuté le code, les caractères peuvent ne pas apparaître sur le LCD1602. Vous devez régler le contraste de l'écran (le passage progressif du noir au blanc) en tournant le potentiomètre dans le sens des aiguilles d'une montre ou dans le sens inverse, jusqu'à ce que l'écran affiche clairement les caractères

.

Etape 2:Transférez le paquet LCD1602_for_Raspberry_Pi au Raspberry Pi

wget http://wiki.sunfounder.cc/images/8/87/LCD1602_for_Raspberry_Pi.zip

Etape 3: Extraire le paquet

unzip LCD1602_for_Raspberry_Pi.zip

(Pour les utilisateurs du langage C)

.
Etape 4 : Entrer dans le répertoire du code

cd LCD1602_for_Raspberry_Pi/C

Etape 5: Compiler

gcc lcd1602.c –o lcd1602 –lwiringPiDev –lwiringPi

Step 6: Run

sudo ./lcd1602

(Pour les utilisateurs du langage Python)

Etape 4: Entrer dans le répertoire du code

cd LCD1602_for_Raspberry_Pi/Python

Etape 5: Exécuter

sudo python lcd1602.py

Vous devriez maintenant voir “SunFounder” et “hello, world ! “ défiler sur l’écran LCD.

Ressources

• LCD1602_for_Arduino.rar
• LCD1602_for_Raspberry_Pi.zip LCD1602_for_Raspberry_Pi
